SS2523R器件

产品概述

SS2523R光电传感器是一种高性能节能器件，可以处理高热和高灵敏度的红外。小巧的封装外形和SMT工艺设计为其提供最佳的装配精度和效率。

产品特点

  • ➤ 小尺寸：2.5x 2.3 mm x 0.8mm
  • ➤ 兼容回流焊工艺
  • ➤ 低热阻
  • ➤ 使用寿命长
  • ➤ 硅胶封装
  • ➤ 环保，符合RoHS标准

应用场景

  • ➤ 运行状况监视（SpO2）
  • ➤ 心率监测
  • ➤ 智能可穿戴设备
  • ➤ 耳机

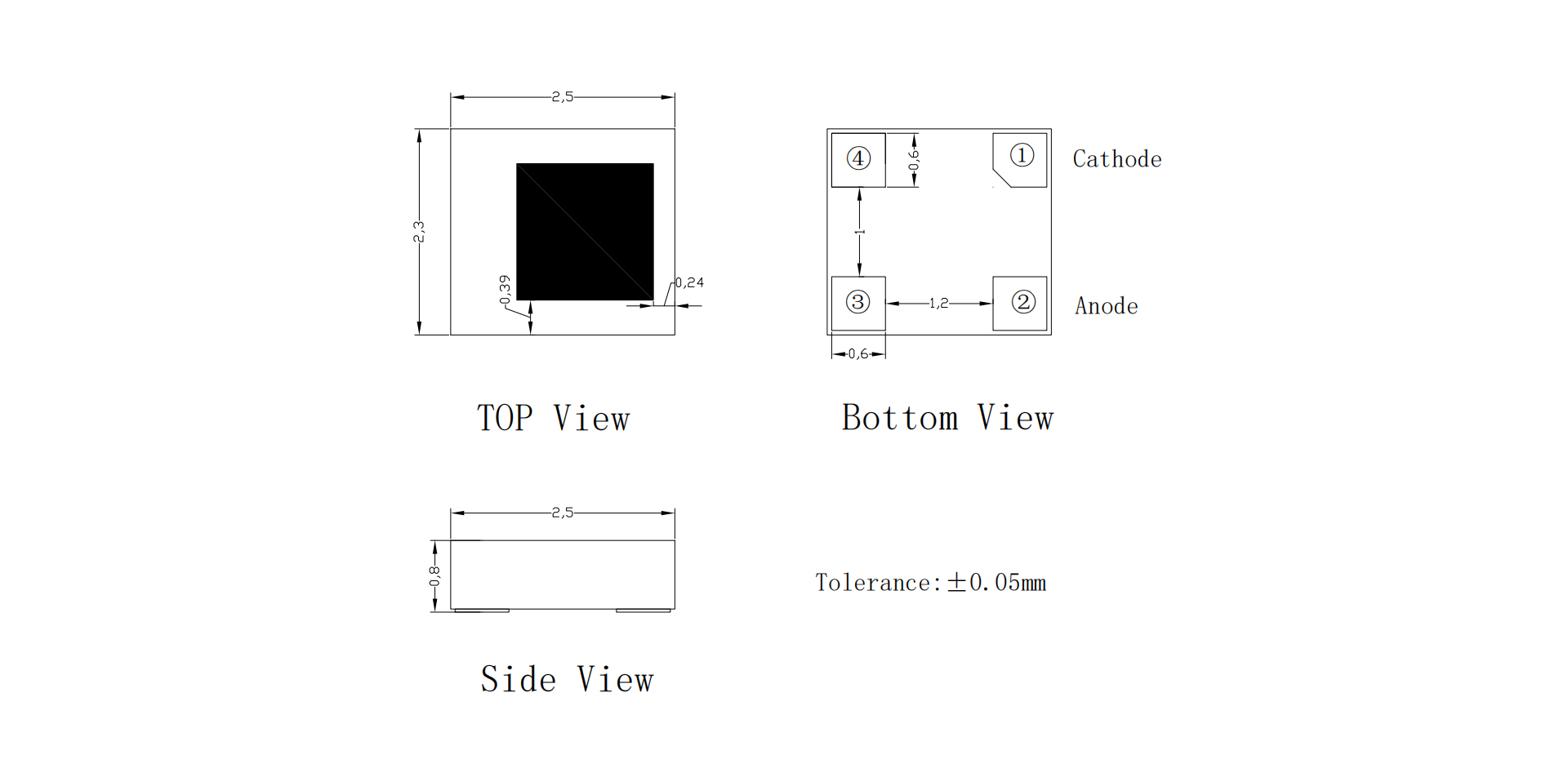

外观图/尺寸图

参数规格

参数 符号 条件 最小值 典型值 最大值 单位
暗电流 ID VR= -10V 0 10 nA
反向击穿电压 V(BR)R IR= -100uA 60 V
正向电压 VF IF=10mA 0.6 1.3 V
灵敏度 S λ=λp 0.7 A/W
光谱范围 λ 400 1100 nm
灵敏度峰值波长 λp -- 940 nm
电容 C VR = -5V
f=1MHz		 25 pF

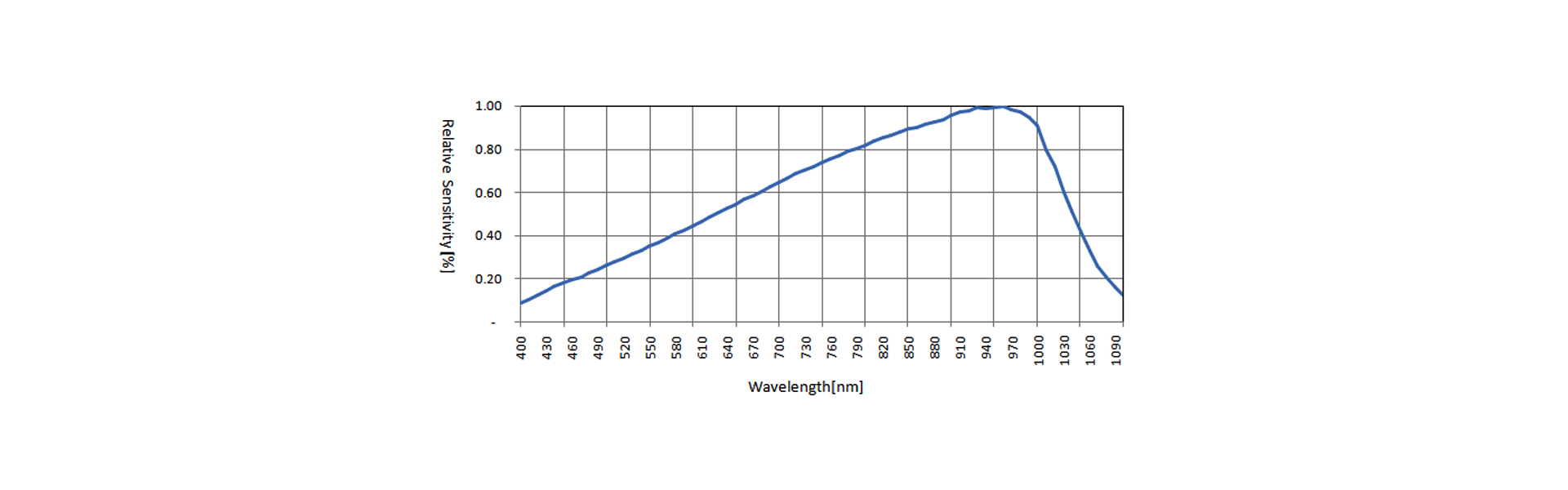

相对响应度曲线
